Инструкция по монтажу фиброцементного сайдинга на деревянную обрешетку

Рекомендации по применению предназначены для крепления ФИБРОЦЕМЕНТНЫХ САЙДИНГ - ПАНЕЛЕЙ, далее по тексту (сайдинг) в качестве декоративной облицовки наружных и внутренних стен зданий и сооружений различного назначения, в том числе в конструкциях фасадных систем с воздушным зазором, пригодность которых с использованием указанных плит подтверждена в установленном порядке техническим свидетельством.

 УСЛОВИЯ ПРИМЕНЕНИЯ


Применение сайдинга может быть в условиях, которые характеризуются высотой здания и возможной ветровой нагрузкой.

При значительных отклонениях от указанных значений, проектировщики должны выполнить расчеты прочности конструкции.

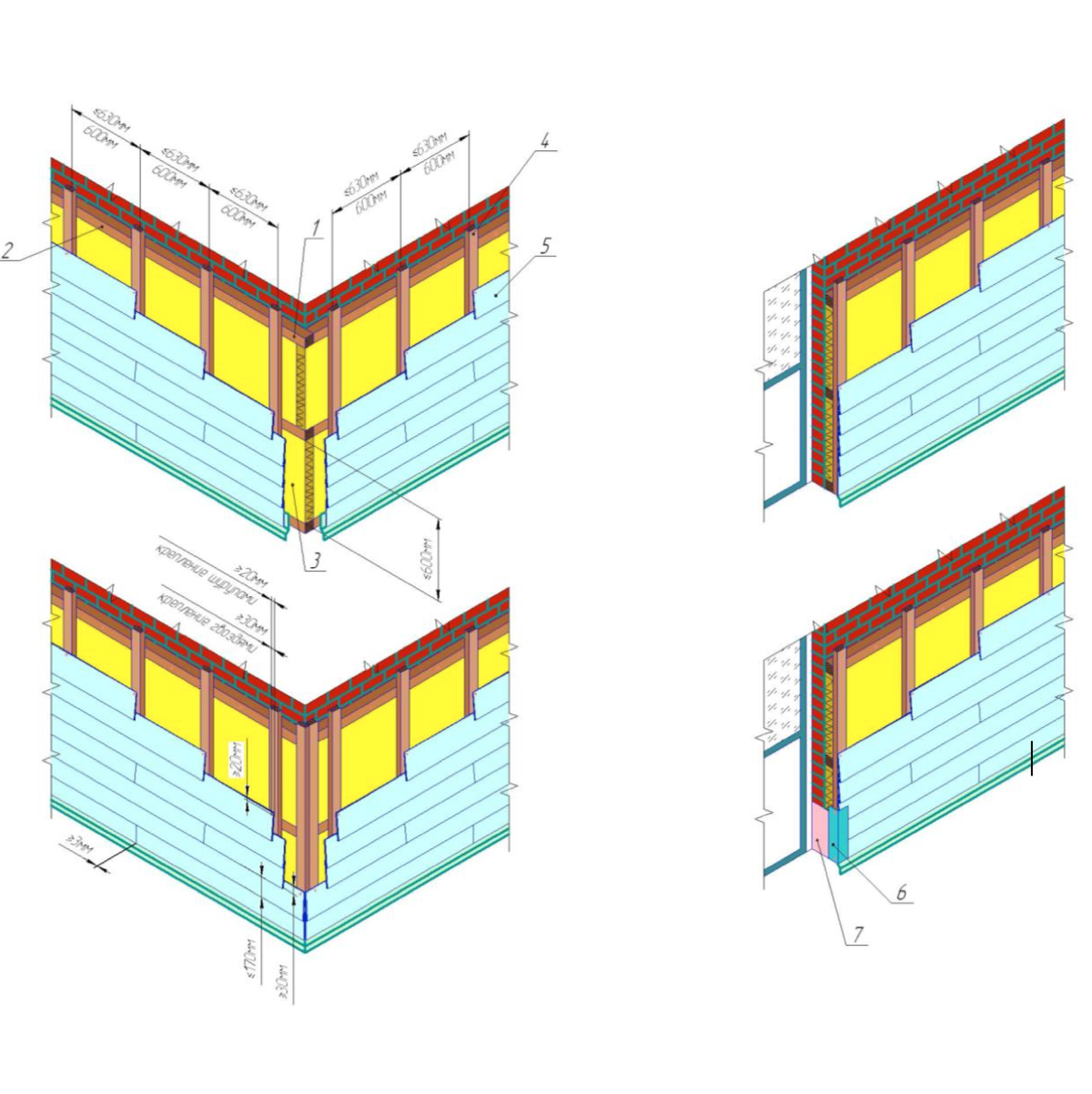

 ГОРИЗОНТАЛЬНОЕ КРЕПЛЕНИЕ сайдинга

1. Горизонтальная обрешетка. Размеры>50 ммх30 мм, расстояние между горизонтальными брусками обрешетки 600 мм.

2. Анкерное крепление. Осуществляется при помощи шурупов и дюбелей. Шаг 800 мм. или более.

3. Теплоизоляция. Устанавливается в случае необходимости.

4. Несущая вертикальная обрешетка. Вертикальную обрешетку соединить в точках пересечения двумя

   соединительными элементами с горизонтальной обрешеткой. Бруски вертикальной обрешетки должны иметь ширину не менее 40 мм., в местах соединения горизонтальных досок ширина должна составлять не менее 70 мм. Оптимальное расстояние между осями вертикальных брусков составляет 600 мм.

5. Сайдинг. Крепить шупами-саморезами или гвоздями. Перед креплением в панелях сверлить отверстия диаметром 3 мм. При креплении шурупами расстояние от краем плиты составляет 20 мм, при креплении гвоздями – 30 мм.

6. Уголок пластиковый

7. Откос дверной

   ПОДКОНСТРУКЦИЯ

Подконструкция состоит из вертикальных брусков прикрепленных к горизонтальным брускам которые в свою очередь крепятся к существующей стене.

Подконструкция должна быть способна выдерживать ветровые нагрузки и собственный вес.

Качество дерева для подконструкции должно соответствовать стандартам. Деревянные бруски должны быть предварительно высушены, чтобы избежать возможных деформаций. Между торцами деревянных брусков необходимо оставлять зазор в 5мм. Древесина подвергается обработке против гниения.

Если используется теплоизоляция, ее размещают между горизонтальными брусками. В качестве теплоизоляции рекомендуется минеральная вата или пенопласт теплоизоляционный и крепится к стене пятью тарельчатыми анкерными дюбелями на один квадратный метр. После навешиваются вертикальные бруски.

Способы крепления подконструкции к стене должны учитывать материал несущей стены и обеспечивать достаточную прочность и надежность крепления. Для бетонных и кирпичных стен используется шуруп из нержавеющей стали диаметром не менее 7мм с нейлоновым дюбелем или анкерный болт М8. Для стен из других материалов (пустотелый кирпич, пенобетон, и др.) применяются другие способы, обеспечивающие необходимое усилие на выдергивание анкера из стены.

Вертикальные бруски обрешетки крепятся на горизонтальные бруски с помощью двух шурупов из нержавеющей стали.

Максимальное расстояние между центрами вертикальных брусков определяется ветровыми нагрузками.

Для соответствующей герметичности и правильности установки крепежных элементов бруски должны соответствовать табличным размерам:

 РАСКЛАДКА - сайдинг крепится на вертикальные бруски «внахлест». Возможны несколько вариантов раскладки.

Например: 1. «Прямой»



2. «Кирпичная кладка»

3. «Вразброс»

КРЕПЕЖ сайдинга

Сайдинг-панели можно зафиксировать на обрешетке с помощью гвоздей или шурупов, вручную или с помощью электроинструмента. Крепление шурупами имеет некоторые преимущества: более высокое сопротивление ветровой нагрузке, возможность демонтажа, быстрая установка.

Сайдинг должен быть закреплен на каждом бруске вертикальной обрешетки.


Крепежные элементы устанавливаются перпендикулярно плоскости сайдинг - панели с тем, чтобы сайдинг не деформировался при установке. Шурупы и гвозди должны быть изготовлены из нержавеющей стали, в противном случае со временем на плитах появятся подтеки от ржавчины.

Крепление гвоздями:
При креплении гвоздями должны соблюдаться основные требования:

Гвозди для креплении должны быть из нержавеющей стали с насечкой.

Расстояния от краев бруска при креплении гвоздем должны соответствовать указанным на чертеже.

Шляпка гвоздя не должна быть углублена в сайдинг – панель. Пневматический молоток должен быть отрегулирован в соответствии с толщиной плиты.

Крепление шурупами:
При креплении шурупами должны соблюдаться основные требования:

Шурупы для крепления должны быть из нержавеющей стали с потайной головкой размером, указанном на чертеже.

Расстояния от краев бруска при креплении шурупами должны соответствовать указанным на чертеже.

Шляпка шурупа не должна выступать или глубоко уходить в сайдинг – панель.


Крепление сайдинга начинается снизу стены, где устанавливается начальная планка такой же толщины, что и сайдинг – панели. На нее «внахлест» устанавливается первая фасадная сайдинг – панель.

Сайдинг – панели помещаются концами друг к другу всегда на поддерживающий широкий брусок. Под швом на брусок необходимо поместить ленту

EPDM, а при еѐ отсутствии допустимо применить черную полиэтиленовую ленту толщиной 0,5мм. Герметизирующая лента должна быть шире деревянного бруска и закреплена независимо от крепления сайдинг – панели. Минимальное превышение ленты по ширине бруска - 5мм.

При большой высоте здания и большой ветровой нагрузке могут потребоваться дополнительные видимые крепления гвоздем или шурупом. Шляпки гвоздей и шурупов в этом случае необходимо закрасить после установки сайдинг – панели.

ВЕРТИКАЛЬНОЕ КРЕПЛЕНИЕ сайдинга

1. Вертикальная обрешетка. Размеры>50ммх30 мм, расстояние между горизонтальными брусками обрешетки 600 мм.

2. Анкерное крепление. Осуществляется при помощи шурупов и дюбелей. Шаг 800 мм. или более.

3. Теплоизоляция. Устанавливается в случае необходимости.

4. Несущая горизонтальная обрешетка. Горизонтальную обрешетку соединить в точках пересечения

   двумя соединительными элементами с вертикальной обрешеткой. Бруски горизонтальной обрешетки должны иметь ширину не менее 40 мм., в местах соединения вертикальных досок ширина должна составлять не менее 70 мм. Оптимальное расстояние между осями горизонтальных брусков составляет 600 мм.

5. Сайдинг. Крепить шупами-саморезами или гвоздями. Перед креплением в панелях сверлить отверстия диаметром 3 мм. При креплении шурупами расстояние от краем плиты составляет 15 мм.

6. Уголок пластиковый

7. Откос дверной

8. Размеры в скобках для крепления сайдинга с широким швом.

ВЕРТИКАЛЬНОЕ КРЕПЛЕНИЕ сайдинга возможно тремя способами: с закрытым узким швом (Тип I)

с закрытым широким швом (Тип II)

ВЕРТИКАЛЬНОЕ КРЕПЛЕНИЕ сайдинг с закрытым узким швом (тип I).

Две узкие части сайдинга прикрепляются на горизонтальный брус на расстоянии 140мм друг от друга с помощью двух крепежных элементов. Затем сайдинг – панель обычной ширины прикрепляется сверху двумя крепежными элементами. Далее согласно рисунка.

Параметры, которые необходимо соблюдать при вертикальном креплении, указаны в таблице и на чертеже:


Вертикальное крепление сайдинга с закрытым узким швом (Тип I)

 ВЕРТИКАЛЬНОЕ КРЕПЛЕНИЕ сайдинга с закрытым широким швом (тип II).

Две плиты сайдинга прикрепляются на горизонтальный брус на расстоянии 140мм друг от друга с помощью двух крепежных элементов. Затем сайдинг – панель прикрепляется сверху двумя крепежными элементами. Далее согласно рисунка.

Параметры, которые необходимо соблюдать при вертикальном креплении, указаны в таблице и на чертежах

Вертикальное крепление сайдинга с закрытым широким швом (Тип II)


 Крепление сайдинга

Крепежные элементы (гвозди или шурупы) должны быть длиннее, чем при горизонтальном креплении, так как проходят через две панели.

Под крепеж в сайдинге необходимо предварительно просверлить отверстия диаметром на 1...2 мм больше диаметра гвоздя или шурупа.


РЕЗКА сайдинга


При раскрое элементов сайдинга используйте циркулярную пилу с алмазным кругом. При резке плит

необходимо особое внимание и осторожность, во избежание раскалывания.

Перед установкой сайдинг-панелей осмотрите их на наличие повреждений, дефектов поверхности и верности типоразмеров. Не устанавливайте панели вызывающие подозрения на несоответствии требованиям. При обнаружении дефектов сразу с вяжите с компанией производителем по телефону.

Если подозрительный элемент будет установлен и дефект не будет признан причиной проблемы, никакие претензии не могут быть удовлетворены.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ ФИБРОЦЕМЕНТНЫХ ПЛИТ

 Каждая поставка плит должна сопровождаться документом о качестве, в котором указывают следующую

информацию о продукции:

- логотип (товарный знак);
- тип продукта;
- условное обозначение плит;
- номер партии и дату изготовления;
- номинальные размеры;
- результаты испытаний;
- пожаростойкость;
- данные о санитарно-эпидемиологической оценке;
- штамп и подпись ответственного лица службы технического контроля.

Плиты поставляются в транспортных пакетах. Пакеты формируются из плит одного размера, с использованием поддонов или подкладок из древесины, и упаковываются в полиэтиленовую пленку.

Транспортирование плит производится любым видом транспорта с соблюдением Правил перевозок грузов, установленных для данного вида транспорта и требований другой документации, утвержденной в установленном порядке.

При транспортировании и хранении плиты следует предохранять от повреждения. Поврежденные плиты использовать для облицовки фасадов запрещается.

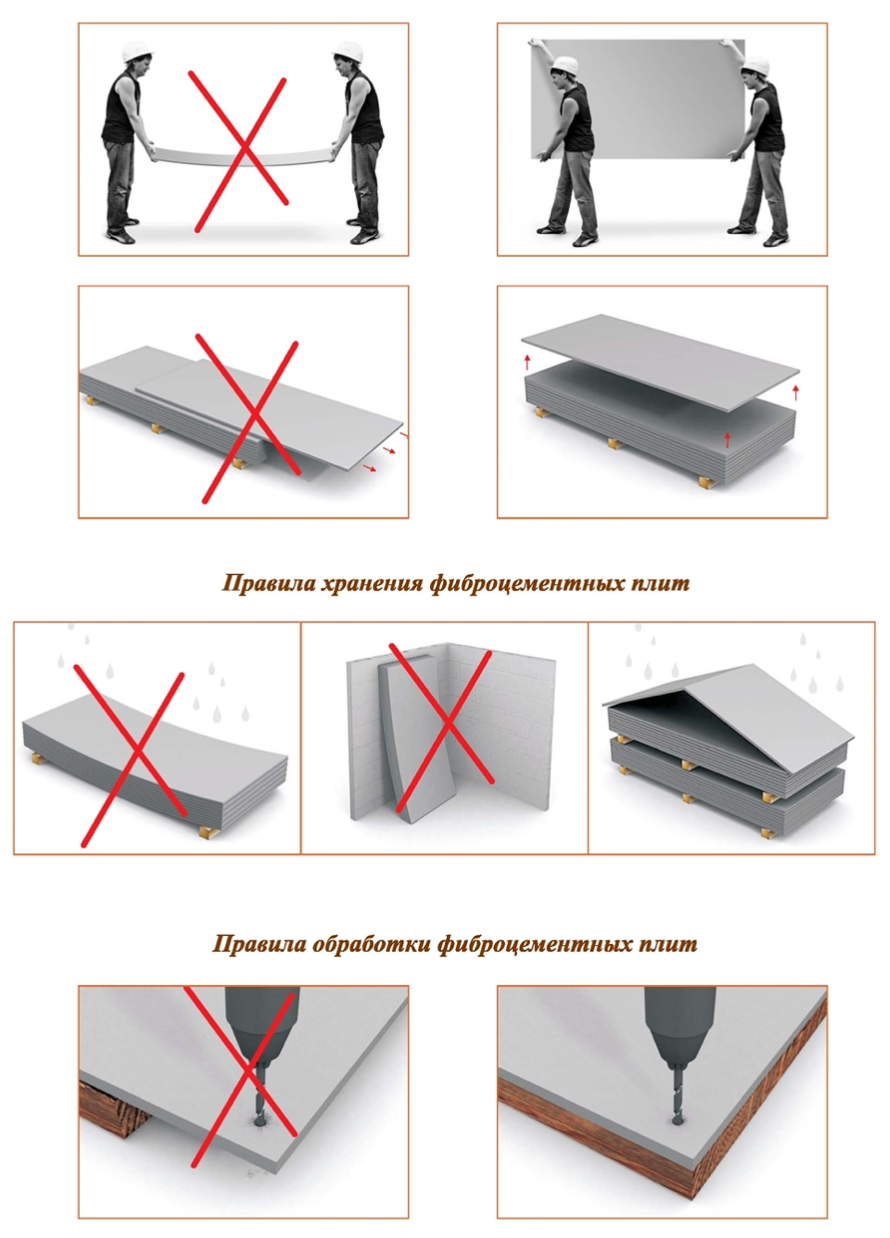

Хранение плит у потребителя должно осуществляться с соблюдением следующих условий:

Плиты, сформированные в транспортные пакеты, можно хранить только в горизонтальном положении на открытой асфальтированной или бетонированной площадке только в случае сохранности транспортной упаковки.

При нарушении транспортной упаковки плиты следует хранить в закрытом помещении или под навесом в условиях, предотвращающих их увлажнение, во избежание смерзания изделий и их повреждения.

Транспортные пакеты с плитами без декоративного покрытия при хранении у потребителя могут устанавливаться друг на друга в штабеля. При этом общая высота штабеля из транспортных пакетов не должна превышать 2,5м.

Не устанавливать транспортные пакеты из плит с декоративным покрытием друг на друга в штабеля.

При открытии упаковки стопы каждая плита должна подниматься с осторожностью, чтобы не поцарапать плиту, находящуюся снизу.

При погрузочно-разгрузочных, транспортно-складских и других работах не допускаются удары по плитам, и их сбрасывание с какой бы то ни было высоты.

Переносить плиту должно не менее двух человек. При переносе плиты следует держать ее в вертикальном положении, чтобы предотвратить поломку
