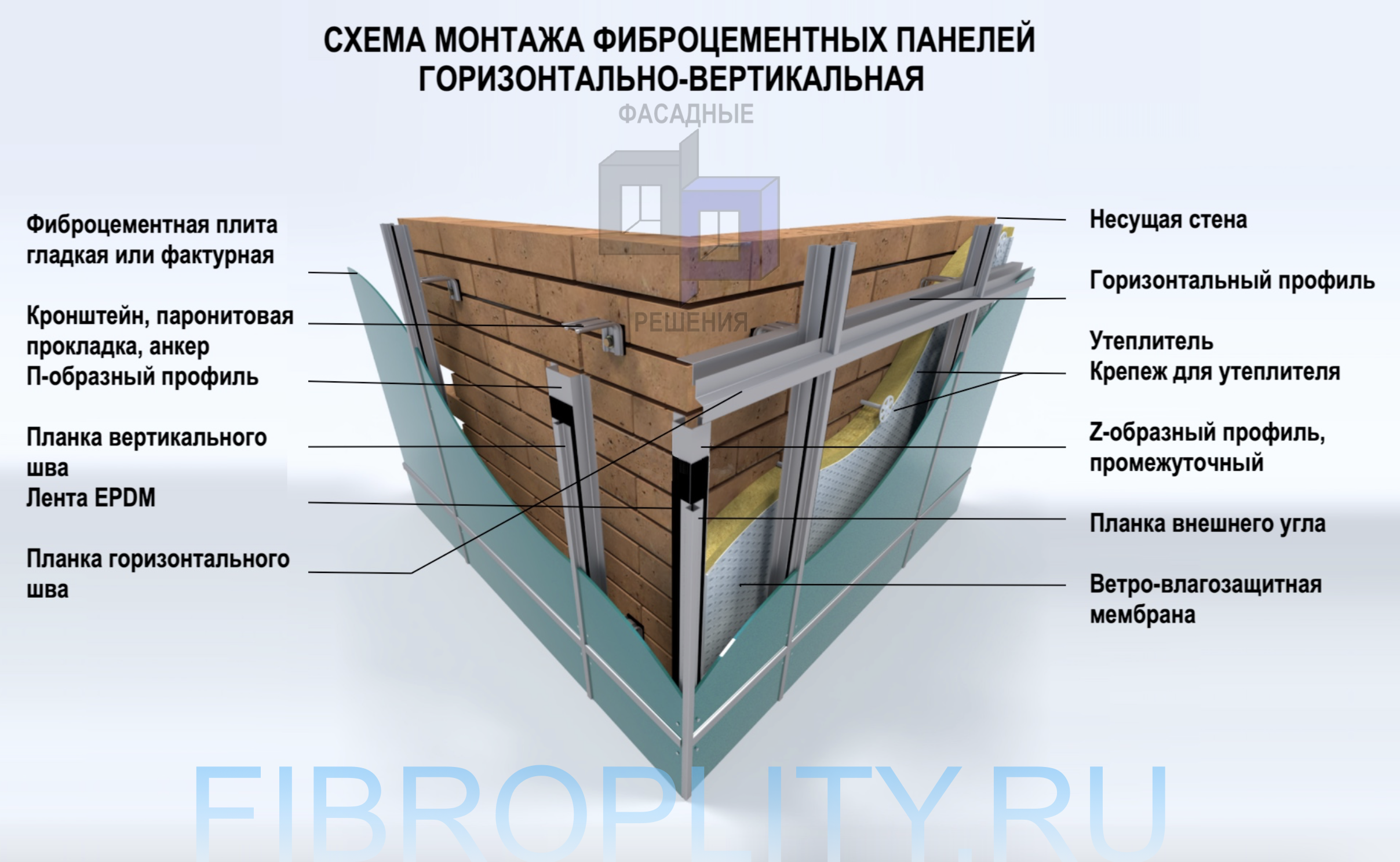

Схема монтажа фиброцементных панелей

В данной фасадной системе облицовка выполняется фиброцементными и хризотилцементными плитами с размерами меньшей стороны от 600 до 1200 мм, большей стороны – от 600 до 3000 мм, толщиной 8-10 мм.
Предусмотрено видимое крепление облицовки фасада - на заклепки.
Облицовочный материал надежно крепится на вертикальные профили при помощи коррозийно стойких заклепок из нержавеющей стали с втулкой, окрашенных в цвет плиты или стальных оцинкованных саморезов размером 4,2х32 мм. с окрашенной головкой. Какой отступ от края плиты и расстояние между заклепками или саморезами, а также узлы крепления можно посмотреть в
альбоме технических решений.
Каркас фасадной системы, изготовленный из оцинкованной или коррозийностойкой стали (вертикальные и горизонтальные профили) надежно крепится с помощью кронштейнов, которые закрепляются анкерными дюбелями на стене.
Плиты утеплителя крепятся к стене с помощью тарельчатых дюбелей. Между швами панелей ставятся декоративные планки, закрывающие щели и фасад смотрится очень эстетично.
Цена отделки фасада фиброцементными панелями рассчитывается индивидуально для каждого здания и зависит от многих факторов. Мы п
редлагаем бесплатно средние расчеты по комплектации и цене на монтаж фасада.
Отправляйте заявки нам на почту a-trading@bk.ru и мы сделаем для Вас расчет.
Этапы отделки фасадными панелями - фасадная система горизонтально-вертикальная под фиброцементные плиты
Дополнительные элементы для отделки фасадными панелями:
- Стальные профили для обрамления оконных и дверных проемов
- Подоконники, оконные сливы
- Уплотнительная лента EPDM
- Кроме основных элементов в фасадной системе применяются стальные оцинкованные и покрытые полимерными красителями планки для декорирования швов фасада между плитами.
- Анкерные дюбели и вытяжные заклепки могут применяться любых марок и производителей, имеющих сертификаты соответствия, выданные Федеральным центром сертификации и в установленном законом порядке.
В разделе
РАСЧЕТ ФАСАДА можно ознакомиться с предварительным расходом всех элементов для облицовки здания фасадными фиброцементными плитами.
Монтаж кронштейнов
Применяются
кронштейны для монтажа на стене здания горизонтальных профилей (для вертикально-горизонтальной схемы), вертикальных профилей (для облегченной схемы и схемы крепления в межэтажные перекрытия) и компенсации неровностей несущей или самонесущей стены. Выполняются из стального, тонколистового, холоднокатаного, горячеоцинкованного проката с защитным цинковым покрытием, с дополнительным полиэфирным покрытием. Также
кронштейны могут выполняться из коррозиестойкой стали. К основанию кронштейны крепятся с помощью дюбелей. Между стеной и пятой кронштейна устанавливается термоизолирующая прокладка.
Монтаж горизонтального профиля
Г-профиль используется
для крепления вертикальных направляющих каркаса в вертикально-горизонтальной схеме. Выполнен из стального, тонколистового, холоднокатаного, горячеоцинкованного проката, с защитным цинковым покрытием и с дополнительным полиэфирным покрытием. Также может выполняться из коррозиестойкий стали. Профиль
устанавливается на верхнюю полку консоли кронштейна и фиксируется вытяжной заклёпкой или саморезом. Перемещая профиль по полке консоли кронштейна (к стене или от стены), можно компенсировать неровность основания и приспособить каркас для плит утеплителя различной толщины (от 100 до 250 мм).
Монтаж вертикальных направляющих
Применяется
для навешивания облицовочных плит. Выполнен из стального тонколистового холоднокатаного горячеоцинкованного проката с защитным цинковым покрытием и с дополнительным полиэфирным покрытием. Также может выполняться из коррозиестойкий стали.
При вертикально-горизонтальной схеме используется П-профиль, он крепится к горизонтальным профилям с помощью вытяжных заклепок или саморезов.
При вертикальной облегченной схеме используется Т-профиль, крепится при помощи вытяжных заклепок или саморезов непосредственно к кронштейну. При схеме крепления
в междуэтажное перекрытие крепится при помощи вытяжных заклепок или саморезов в полку насадки кронштейна. При этом за счет варьирования длины насадки и перемещения насадки по консоли кронштейна возможна компенсация неровностей ограждающих конструкций.
Устанавливается с шагом 60 см. или половины ширины плиты облицовки, что позволяет разместить вертикальный шов между плитами по центру вертикального профиля и осуществить дополнительное крепление по центру плиты.
Крепежные элементы в фасадной системе
Крепежные элементы предназначены для видимого крепления облицовки к каркасу фасадной системы. Шаг мест крепления показан на соответствующих узлах со схемами крепления плит. Учитывая возможность теплового расширения плит в местах их креплений к несущим вертикальным стальным профилям, необходимо оставлять зазор, для чего отверстия в плитах для фасадных саморезов и втулок необходимо просверливать на 2 мм. больше их диаметра.
Дополнительные элементы
Кроме основных элементов в фасадной системе применяются стальные оцинкованные и покрытые полимерным покрытием профили и
межшовные планки для устройства откосов оконных и дверных проемов, вентиляционных и цокольных узлов, оконных отливов и мест примыкания облицовки к балконам, карнизам, парапетам и др. элементам фасада, а также устройства архитектурных элементов (обрамление проемов).
Также
в фасадной системе применяются крепежные элементы (анкерные дюбели, вытяжные заклепки). Анкерные дюбеля могут применяться любых марок и производителей, имеющих сертификаты соответствия, выданные Федеральным центром сертификации и в установленном законом порядке.
Подробная инструкция по монтажу фасадных систем
