Облицовка керамогранитом

Облицовка фасада керамогранитом на оцинкованную фасадную систему

Выгодно делать облицовку керамогранитом на оцинкованную фасадную систему. Благодаря долговечности, низкой цене и легкости монтажа, это надёжное решение для вашего дома!

Расценки на простые и надежные фасадные конструкции не дорогие, сроки поставки быстрые, не сложный монтаж. Предварительную смету и расчет всех элементов системы мы делаем бесплатно. На складе в наличии все основные профили, элементы фасада и крепеж.

Подсистема специально разработана для облицовки фасада керамогранитом различных размеров и фактур. Такое конструктивное решение обеспечит вашему дому стильный и современный вид, а также повысит тепло- и звукоизоляционные характеристики ограждающих конструкций.

Такой вентилируемый фасад под керамогранит можно использовать при облицовке стен дома, цоколя, ограждений, зданий любого назначения, с утеплителем и без него. Технология монтажа не сложная и может применяться в любое время года, не зависимо от погодных условий.

Все узлы крепления и рекомендации по монтажу можно посмотреть в альбоме технических решений, все элементы системы сертифицированы и пригодны для использования в строительстве.


Преимущества фасадной системы:

1. Прочная и долговечная конструкция, устойчивая к воздействию внешних факторов.
2. Быстрый и простой монтаж, позволяющий сократить сроки выполнения работ.
3. Возможность выбора различных элементов крепления -  кляммеров для керамогранитных плит, из оцинкованной или нержавеющей стали необходимой толщины.
4. Большое разнообразие несущих кронштейнов простых и усиленных длиной от 50 до 450 мм., под любую толщину утепления фасада.
5. Гарантия качества и надёжности от производителя.

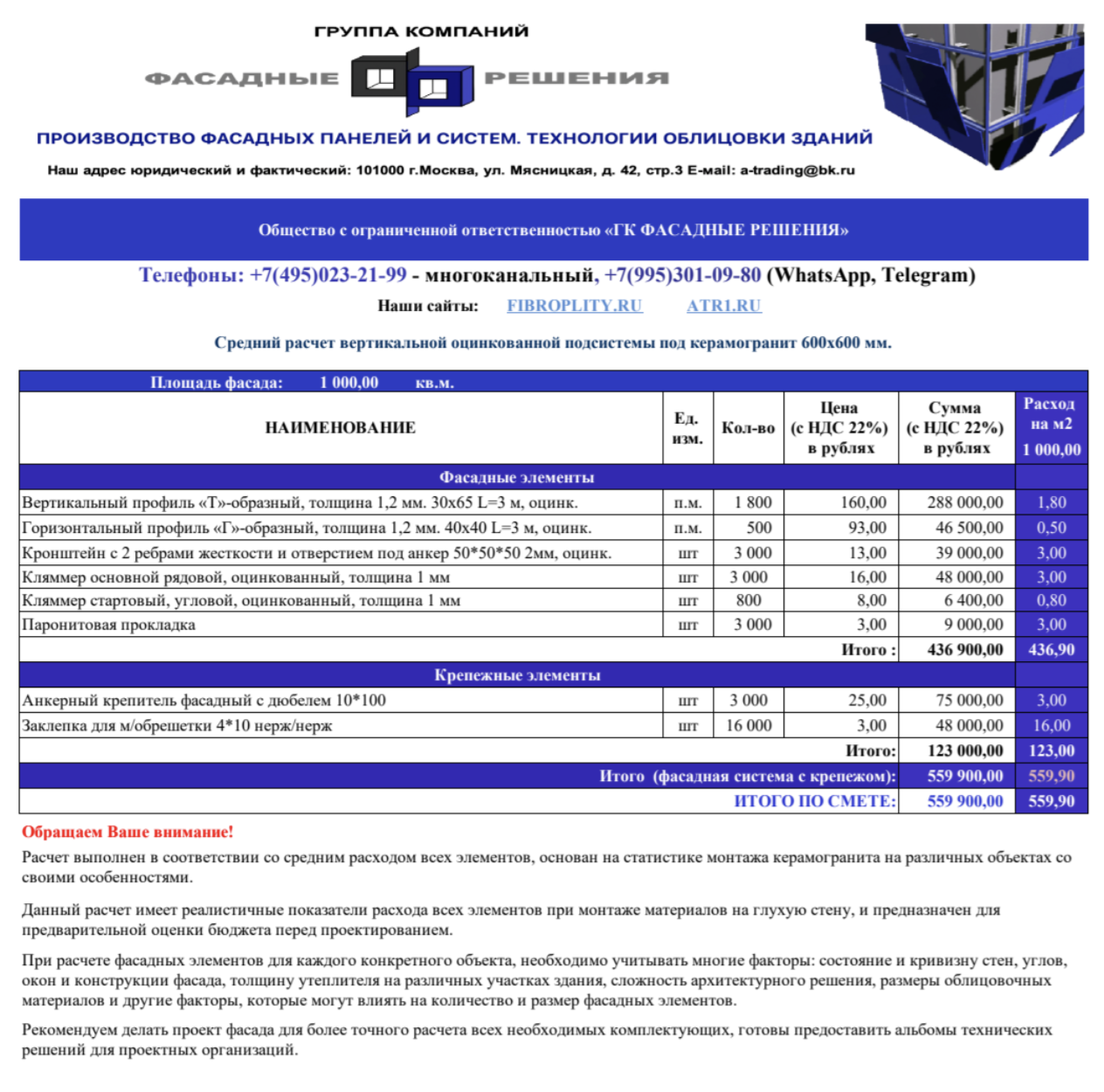

Средний расчет или предварительную смету подсистемы мы делаем бесплатно, с учетом всех возможных скидок.

Фасадная система с воздушным зазором под керамогранит

Существует несколько вариантов облицовки фасада керамогранитом, с применением различных фасадных систем: горизонтально-вертикальной (перекрестной), вертикальной системы (облегченной на Т-профиле), а также межэтажной конструкции. Выбор системы для облицовки фасада зависит от конструкции здания, материала несущих стен, высоты и еще многих факторов, которые учитываются при проектировании и подготовке фасадных работ.

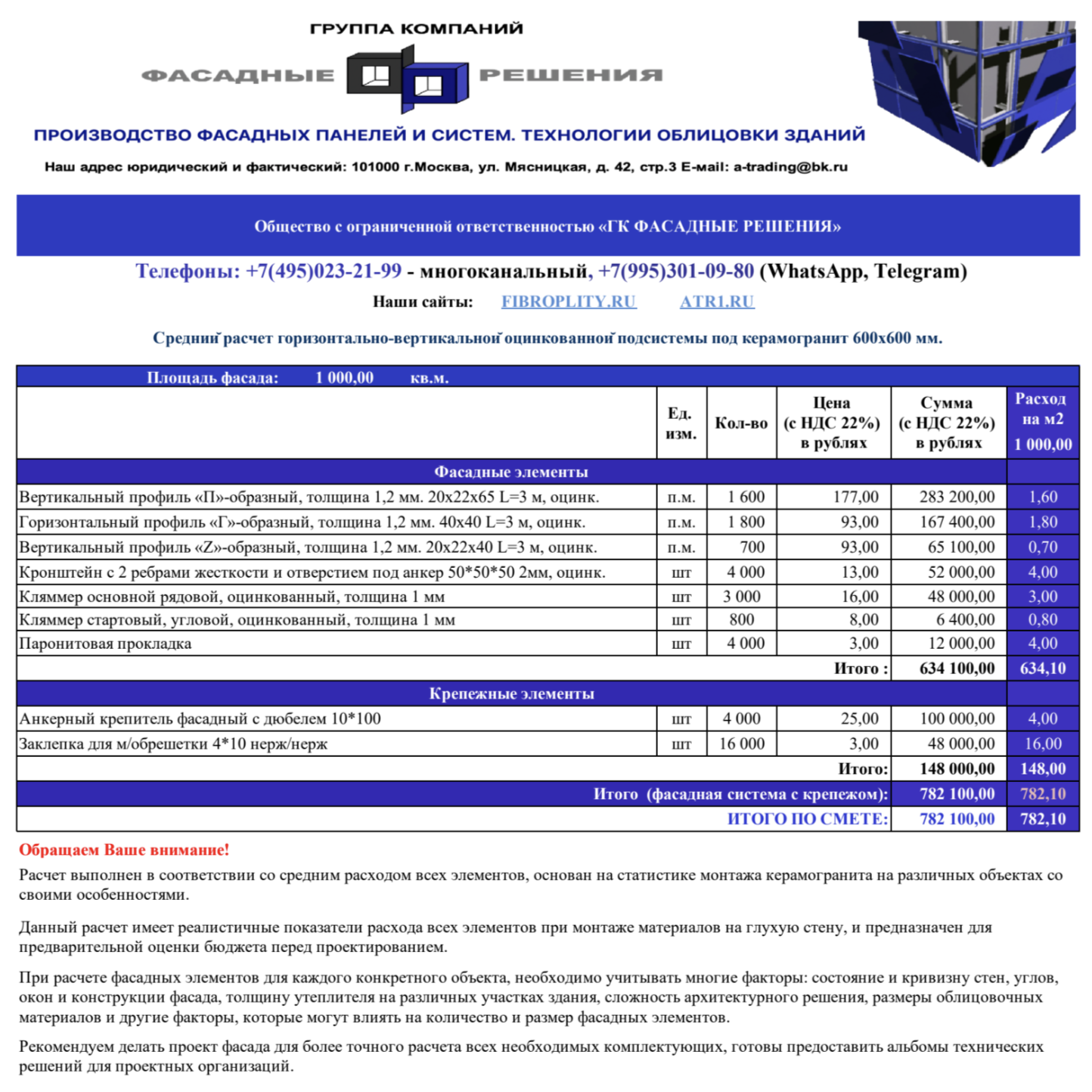

Подсистема под керамогранит перекрестного типа


Это многослойная конструкция, включающая в себя:

• Наружную стену здания (кирпич, бетон и т.д.);

• Плитный утеплитель;

• Несущая подсистема - металлическая конструкция (обрешетка);

• Воздушный зазор;

• Облицовочный материал - керамогранит

Проектное значение воздушного зазора в системе 20-80 мм.

Облицовочный материал надежно крепится на вертикальные профили при помощи кляммеров из коррозионностойкой стали.


Вертикальная подсистема для облицовки стен керамогранитом

Каркас фасадной системы, изготовленный из оцинкованной или коррозионностойкой стали (вертикальные и горизонтальные профили) надежно крепится с помощью кронштейнов, которые закрепляются анкерными дюбелями на стене дома. Плиты утеплителя крепятся к стене с помощью тарельчатых дюбелей.


Расчетный срок службы фасадной системы с воздушным зазором определяется проектной организацией и должен составлять не менее 40 лет.

Элементы фасадной системы с воздушным зазором изготавливаются в соответствии с ГОСТ .
В данной фасадной системе крепление керамогранита видимое с применением кляммера (применяют основные, стартовые, угловые и завершающие кляммеры), окрашенные в цвет по каталогу RAL, соответствуют цвету керамогранита.

В такой фасадной системе применяется керамогранит размером 300х300 мм, 300х600мм или керамогранит размером 600х600мм.


Этапы облицовки керамогранитом, применение фасадных систем:


На новых строениях применяют обицовку фасада керамогранитом, которая соответствует всем действующим требованиям, при этом ограждающие конструкции и фундаменты проектируются меньшей толщины. Монтаж непосредственно на наружную стену исключает штукатурку и окраску. Особое преимущество данной фасадной системы: презентабельность и уникальная долговечность, простота и малые сроки монтажа фасадной системы.


Навесная вентилируемая фасадная система под керамогранит многослойная и предназначена для утепления и отделки фасадов наружных стен здания. Плотность материала основания должна быть не менее 600 кг/м3.

Система предназначена для вновь возводимых, реконструируемых зданий и сооружений I, II и III уровней ответственности. Применение фасадной системы допускается на жилых зданиях высотой до 75 метров. При монтаже фасадной системы на фасады зданий высотой более 75 метров следует разрабатывать специальные технические условия на проектирование.

В облицовочной конструкции слой наружной отделки выполняется: из керамогранитных плит размерами 600×600 мм, толщиной 8 – 12 мм. Отделочный материал надежно крепится на вертикальные профили при помощи кляммеров из нержавеющей стали. Каркас системы, изготовленный из оцинкованной качественной стали, марки 08ПС (вертикальные и горизонтальные профили) надежно крепится с помощью кронштейнов. С стене основанию кронштейны закрепляются анкерными дюбелями с болтами имеющими шестигранную голову и дюбель с двойной распорной зоной. Плиты утеплителя крепятся на стене (основании) с помощью тарельчатых дюбелей.

Кронштейны


Кронштейн для фасада представляет из себя анкерный уголок, имеющий 2 ребра жесткости и отверстие под анкер, толщиной 2 мм. Они применяются для монтажа на стене здания горизонтальных профилей (для вертикально-горизонтальной схемы), вертикальных профилей (для облегченной схемы и схемы крепления в междуэтажные перекрытия) и компенсации неровностей несущей или самонесущей стены.

Изготовлены из стального, тонколистового, холоднокатаного, горячеоцинкованного проката с защитным цинковым покрытием, и с дополнительным полиэфирным покрытием. Также кронштейны могут быть окрашены полимерно-порошковым покрытием (рекуперат, грунт). К основанию кронштейны крепятся с помощью анкерных крепителей.

Между стеной и основанием кронштейна устанавливается термоизолирующая прокладка - паронит.

Горизонтальный профиль


Г-профиль используется для крепления вертикальных направляющих каркаса в вертикально-горизонтальной схеме. Профиль устанавливается на верхнюю полку консоли кронштейна и фиксируется вытяжной заклёпкой или саморезом.

Перемещая профиль по полке консоли кронштейна (к стене или от стены), можно компенсировать неровность основания и приспособить каркас для плит утеплителя различной толщины (от 100 до 250 мм).

Изготавливается из высококачественной оцинкованной стали толщиной 1,2 мм. При монтаже используются заклепки из нержавеющей стали.

Вертикальный профиль


Применяется П-профиль вертикальный, как основная направляющая для крепления керамогранитной плитки.  При вертикально-горизонтальной схеме крепится к горизонтальным профилям с помощью вытяжных заклепок или саморезов. При вертикальной облегченной схеме используется Т-образный профиль, который монтируется сразу на кронштейны вертикально, крепится при помощи вытяжных заклепок или саморезов непосредственно к кронштейну.

При схеме крепления в межэтажное перекрытие крепится при помощи вытяжных заклепок или саморезов в полку насадки кронштейна. При этом за счет варьирования длины насадки и перемещения насадки по консоли кронштейна возможна компенсация неровностей ограждающих конструкций.

Устанавливается с шагом ширины плиты облицовки, что позволяет разместить вертикальный шов между плитками по центру вертикального профиля.

Кляммеры


Кляммеры предназначены для видимого крепления облицовки к каркасу фасадной системы. Изготавливаются методом штамповки из холоднокатаного листа коррозиестойкой стали. Кляммеры крепят на полки вертикальных направляющих с помощью вытяжных заклёпок.

В системе используются кляммеры 4 видов, рядовые, стартовые, угловые и одинарные.

Кляммеры уже имеют отверстия для крепления на заклепки, а также прижимной дистанцир, для плотной фиксации керамогранита.

Мы изготавливаем кляммеры из оцинкованной и нержавеющей стали толщиной 1 мм и 1,2 мм. Дополнительно окрашиваем в необходимый цвет по каталогу RAL.


Дополнительные элементы


Кроме основных элементов в фасадной системе применяются стальные оцинкованные и покрытые полимерными красителями профили для устройства откосов оконных и дверных проемов, вентиляционных и цокольных узлов, оконных сливов и мест примыкания облицовки к балконам, карнизам, парапетам и др. элементам фасада, а также устройства архитектурных элементов (обрамление проемов).

Также в системе применяются крепежные элементы (анкерные дюбели, вытяжные заклепки). Анкерные дюбеля могут применяться любых марок и производителей, имеющих сертификаты соответствия, выданные Федеральным центром сертификации и в установленном законом порядке.

Подробная инструкция по монтажу фасадных систем
